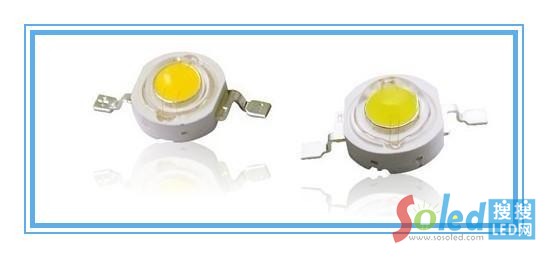

目前業內大量使用的都是單顆0.06W功率，其亮度最大可以做到7LM，我們暫按普通的做到6LM計算，如果要讓功率達到1W，我們需要用17個同樣的LED，其總亮度為17*6=102LM，也就是說可以做到100LM/W，如果我們采用單顆芯片為1W的功率，其輸出的亮度最高做到80LM，常用的一般在60LM左右，這是亮度上的一個主要區別，由此可見，對于家庭使用來講，我們還是要選擇小功率的LED比較合適。

從產品成本角度講，LED驅動電源成本要高于小功率的成本，這來自于兩個方面，一是LED本身的造價，二是大功率的LED要加鋁散熱片，小功率只要用普通電路板，加上自然散熱就可以達到要求。

從產品日后維護成本來看，如果我們的燈具在使用中出現故障，可以找任何一家電器修理店去更換損壞的LED，一顆0.06W的LED成本最多1元錢，加上維修費也不超過5元，如果是更換1顆1W的LED，LED成本就要8元，加上維修費用就要15元左右。而相對來講，小功率的LED市場上隨便一個電子市場都可以采購到，大功率的則不一定哪里都可以買到。

LED走向大功率是一個市場趨勢，也是未來發展的主流，但目前由于技術上還未能達到我們所期望的結果，從技術角度講，目前還不太適合用于家庭照明。

LED本身是半導體器件，所有半導體器件正常工作都有一定的溫度要求，包括環境溫度和工作溫度。一般半導體器件正常工作的環境溫度都要低于80度，當LED內部的PN結溫度到達140度的時候，就會(huì )失效。正常工作時其自身的溫度會(huì )通過引腳或專用底座散發出來，進而再通過連接在引腳上的電路板或鋁基板向四周的空氣中散發出去，以保證LED的正常工作。一般來講單顆功率大于0.2W以上，都要采用鋁基板做散熱，再大功率還要增加鋁殼和鋁散熱片。當然這與整個燈內LED的數量和密度有關，過于集中的小功率LED同樣要考慮散熱設計。這如同于各位身邊的每一件電子產品，如：電視機、顯示器、計算機主機等。不正確的散熱設計會(huì )直接導致LED壽命縮短和加快光衰速度。

1.現在大部分的結溫上限都能做到120度左右，目前cree的應該算是較高的，為150度。

2.燈珠熱阻根據封裝材料結構不同而不同，有些多芯片的高達幾十，單芯片的一般都是個位數，頂多十幾，當然這直接關系到結溫，算是關系到LED電源，光效等的重要參數了。

3.目前大部分LED燈具設計壽命都是20000~50000H，這由許多因素決定，首先IC等的壽命就限制了整燈的壽命。

4.結構布局上從散熱方面來說其實就是接觸熱阻與導熱瓶頸的問題，這涉及較多，不好列出�？偟膩�(lái)說就是結構一體，大面積良好接觸。PCB上面燈珠盡量平均分布就是了，避免熱源集中。

5.驅動效率當然越高越好，布局上盡量原理最大熱源，也就是LED燈珠�？刹捎霉嗄z等方式，達到散熱固定絕緣的效果。

綜合考慮：良好的散熱設計溫升最好控制在35以下。結溫80以下。理論壽命50000以上。

目前的散熱設計難題

1.自然散熱受空間限制太大(輻射散熱本身影響較小，且受空間尺寸限制)。

2.自然散熱面積改善空間有限(對流散熱有限)。

3.目前都采用金屬部件做散熱器，較小空間內熱傳導已經足夠。(散熱器溫差較小，導熱系數影響較小)。

4.大部分的散熱設計都只能集中在燈珠選擇，散熱面積，界面接觸熱阻，輻射散熱上面。幾乎窮途末路。

5.目前狀況，散熱設計的突破點在燈具系統的散熱設計，是一個實際生產制造，材料配件，結構造型與散熱設計各種經驗相結合的成果。
