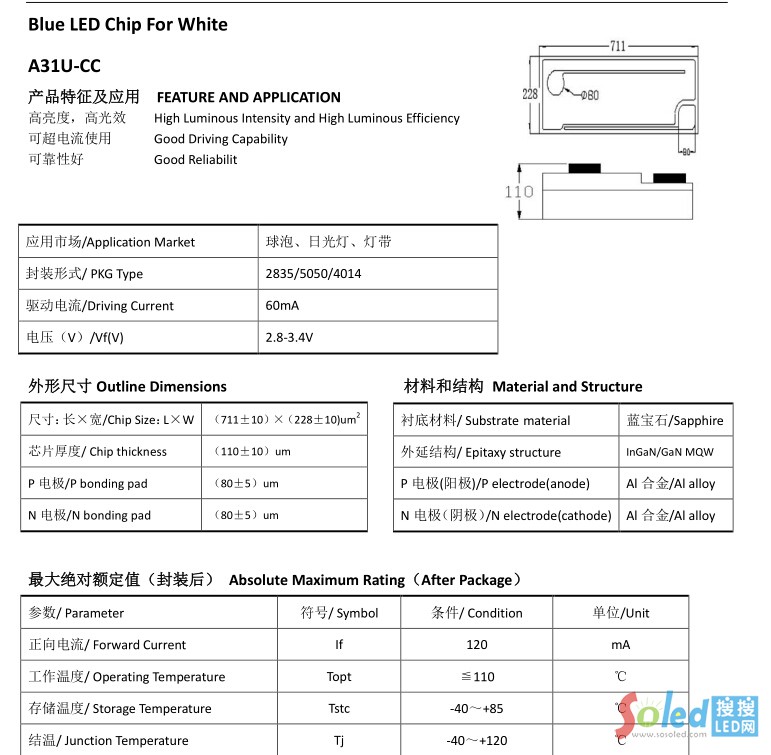

A31U-CC 華燦光電 LED芯片Blue LED Chip For White
A31U-CC
產品特征及應用 FEATURE AND APPLICATION
高亮度，高光效 High Luminous Intensity and High Luminous Efficiency
可超電流使用 Good Driving Capability
可靠性好 Good Reliabilit
外形尺寸 Outline Dimensions 材料和結構 Material and Structure
A31U-CC 華燦光電 LED芯片最大絕對額定值 （封裝后） Absolute Maximum Rating （After Package ）
參數/ Parameter  符號/ Symbol  條件/ Condition  單位/Unit
正向電流/ Forward Current  If  120  mA
工作溫度/ Operating Temperature  Topt  ≦110  ℃
存儲溫度/ Storage Temperature  Tstc  -40～+85  ℃
結溫/ Junction Temperature  Tj  -40～+120  ℃
應用市場/Application Market  球泡、日光燈、燈帶
封裝形式/ PKG Type  2835/5050/4014
驅動電流/Driving Current  60mA
A31U-CC 華燦光電 LED芯片：電壓（V）/Vf(V)  2.8-3.4V
尺寸：長×寬/Chip Size：L×W  （711±10）×（228±10)um 2
芯片厚度/ Chip thickness  （110±10）um
P 電極/P bonding pad  （80±5）um
N 電極/N bonding pad  （80±5）um
襯底材料/ Substrate material  藍寶石/Sapphire
外延結構/ Epitaxy structure  InGaN/GaN MQW
P 電極(陽極)/P electrode(anode)  Al 合金/Al alloy
N 電極（陰極）/N electrode(cathode) Al 合金/Al alloy
