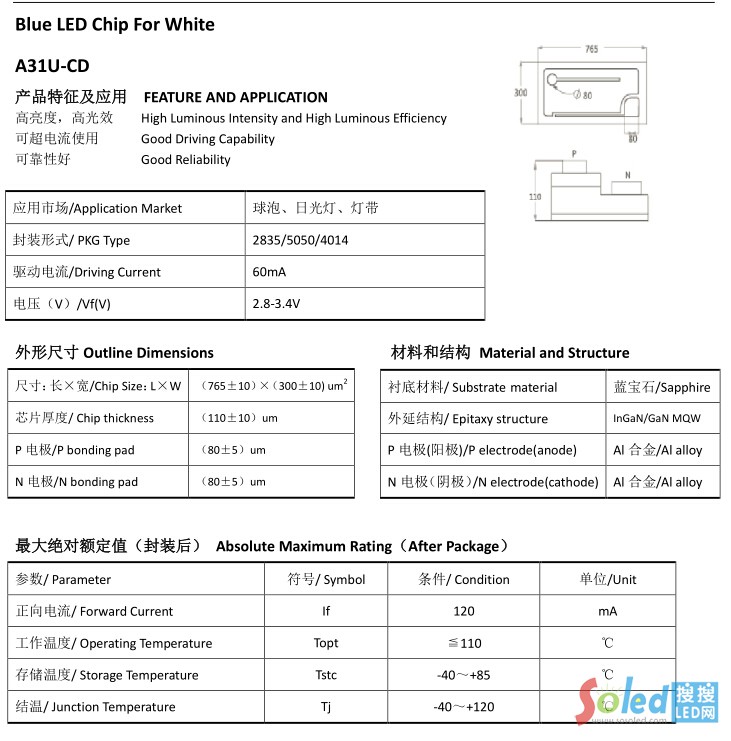

Blue LED Chip For White
A31U-CD 華燦光電 LED芯片A31U-CD
產品特征及應用 FEATURE AND APPLICATION
高亮度，高光效 High Luminous Intensity and High Luminous Efficiency
可超電流使用 Good Driving Capability
可靠性好 Good Reliability
外形尺寸 Outline Dimensions 材料和結構 Material and Structure
最大絕對額定值 （封裝后） Absolute Maximum Rating （After Package ）
參數/ Parameter  符號/ Symbol  條件/ Condition  單位/Unit
正向電流/ Forward Current  If  120  mA
工作溫度/ Operating Temperature  Topt  ≦110  ℃
存儲溫度/ Storage Temperature  Tstc  -40～+85  ℃
結溫/ Junction Temperature  Tj  -40～+120  ℃
應用市場/Application Market  球泡、日光燈、燈帶
封裝形式/ PKG Type  2835/5050/4014
驅動電流/Driving Current  60mA
A31U-CD 華燦光電 LED芯片電壓（V）/Vf(V)  2.8-3.4V
尺寸：長×寬/Chip Size：L×W  （765±10）×（300±10) um 2
芯片厚度/ Chip thickness  （110±10）um
P 電極/P bonding pad  （80±5）um
N 電極/N bonding pad  （80±5）um
襯底材料/ Substrate material  藍寶石/Sapphire
外延結構/ Epitaxy structure  InGaN/GaN MQW
P 電極(陽極)/P electrode(anode)  Al 合金/Al alloy
N 電極（陰極）/N electrode(cathode) Al 合金/Al alloy
A31U-CD 華燦光電 LED芯片
