隨著技術和市場發展，LED顯示屏的點間距越來越小，但面積卻越來越大，支持超大輸出分辨率的LED視頻處理器和拼接器迎合了此需求，越來越受到歡迎。帶載能力達到水平3840點或垂直1920行的唯奧視訊LVP605、LVP505系列處理器產品正是其中的佼佼者。今天我們就這兩款產品驅動超寬或超高LED顯示屏時需要注意的地方跟大家分享。

自定義分辨率設置范圍

LVP605,LVP505自定義分辨率輸出寬度最大為3840，輸出高度最大為1920，但受限于處理器主芯片帶寬，輸出分辨率還遵循以下公式，

 25999000 Hz<Dot Clock<164999000 Hz

 其中，Dot Clock=Htotal x Vtotal x場頻,
                 HTotal=寬+184，Vtotal=高+45,
                 場頻為23~80Hz可調。

從以上公式可以看出，由于帶寬限制，場頻60Hz時，輸出為3840點寬時，輸出高度最大為638，同樣高度最大時，輸出寬度最大為1214,如需要帶更大的點數，只能降低場頻。

使用限制

超寬或超高輸出分辨率下，處理器主芯片工作在特殊狀態下，因此，參數設置要有一定限制。如設置不當，在輸出寬度超過1920之后，如輸入寬度同樣超過1920，LVP605,LVP505系列處理器輸出有可能會(huì )出現下面圖片所示的異常效果。

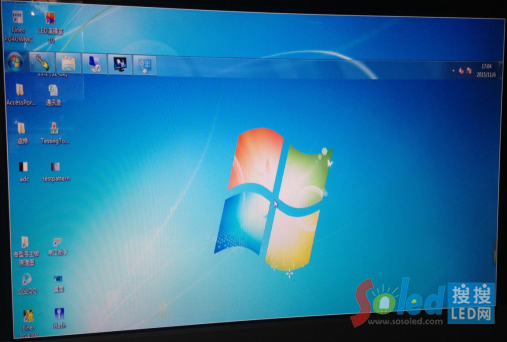

底部一行重復顯示

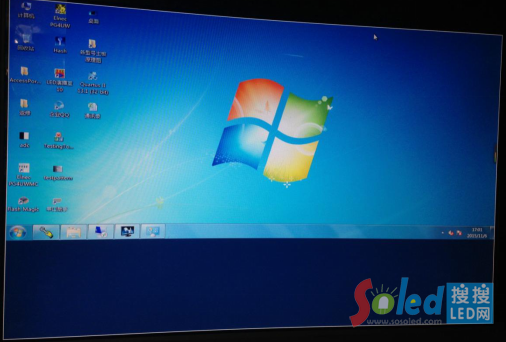

底部圖像在頂部顯示

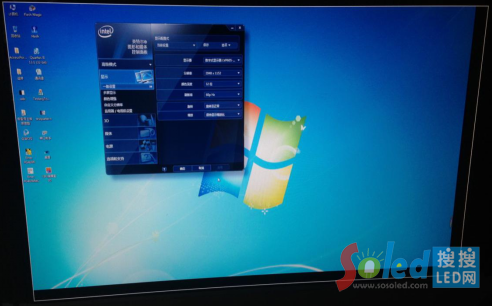

 不能全屏顯示輸入圖像全部（底部缺失）

 這是因為超寬或超高輸出分辨率，對處理器來說是一種特殊的工作狀態，是有一定限制的，具體為，當輸出寬度和輸入寬度同時超過1920時，處理器只能工作在局部顯示狀態，無法實現輸入圖像的全屏顯示。

解決方法：

根據實際LED顯示屏分辨率選擇使用對應的自定義輸出分辨率和自定義EDID。以一個實際分辨率為2144*768的LED顯示屏為例，我們可以設置輸出分辨率和自定義EDID均為2144*768 60Hz。這樣，DVI輸入接口的EDID加入了2144x768 60Hz的分辨率格式，電腦顯卡即可輸出對應的分辨率，既不會(huì )出現顯示不全等畫面異常，還能在LED顯示屏上實現清晰的點對點顯示效果。
