2015年3月17日，致力于亞太地區市場的領先電子元器件分銷商---大聯大控股宣布，其旗下世平推出基于ZigBee技術的無線智能照明調光驅動方案。為確保方案的高可靠性和高性能，大聯大世平特別采用了CREE、GainSpan、NXP、OnSemi、TI、Toshiba、Vishay等國際大廠的器件。
智能照明可運用無線ZigBee、Wi-Fi、BLE等多種物聯網和IT技術，可以實現遠程單燈開關、調光、檢測等管控功能。作為照明的高端應用市場，智能照明已經成為市場熱點，有報告預測我國的高端智能照明市場的容量將有望在5年內達到2000億美元。為應對這一市場趨勢，大聯大世平推出ZigBee智能照明LED調光驅動方案。

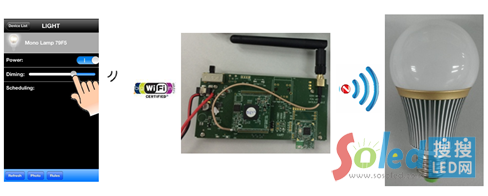

圖示1-大聯大世平無線智能LED調光驅動方案圖
大聯大世平此次推出的ZigBee智能照明LED調光驅動解決方案包括：ZigBee智能照明白光LED調光驅動方案、ZigBee智能照明RGB LED調光驅動方案、ZigBee智能照明冷暖雙色LED調光驅動方案等。
大聯大世平ZigBee智能照明白光LED調光驅動方案
圖示2-大聯大世平ZigBee智能照明白光LED調光驅動方案框圖
功能描述
110 or 230 Vac輸入
支持12W LED輸出
支持ZigBee and RF4CE/ZLL通訊與智能白光調光
ZigBee PWM Dimming 0~100%(1%調整率)
ZigBee operation voltage=3.3V，紋波<50mV
方案特點
參考設計21V/300mA，可依據LED參數調整
定電流輸出控制，精度10%
調光頻率為1Khz
隔離驅動以及原邊回饋電流采樣
功率因子可達0.8

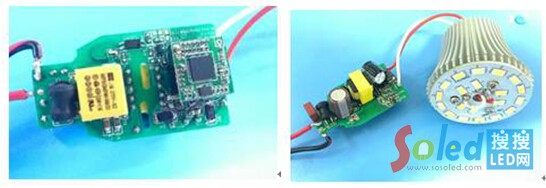

圖示3-大聯大世平ZigBee智能照明白光LED調光驅動方案照片
圖示4-大聯大世平ZigBee智能照明白光LED調光APP、路由器和終端產品照片

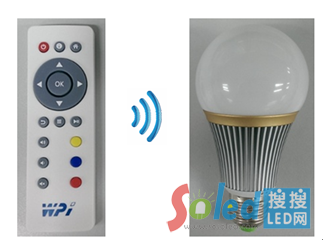

圖示5-大聯大世平ZigBee智能照明白光LED調光控制板和終端產品照片
圖示6-大聯大世平的NXP ZigBee智能照明白光LED調光評估板
大聯大世平ZigBee智能照明RGB LED調光驅動方案
圖示7-大聯大世平ZigBee智能照明RGB LED調光驅動方案框圖
功能描述
110 or 230 Vac輸入
18V/0.4A輸出
RGB三色加白光調光
支持ZigBee and RF4CE/ZLL通訊與智能調光
ZigBee PWM Dimming 0~100%(1%調整率)
方案特點
通過EMI/EMC/ESD測試
LED的紋波電流控制在平均電流的±10%以?xún)?/p>
效率大于80%

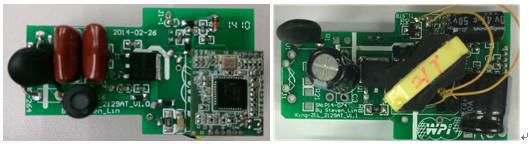

圖示8-大聯大世平ZigBee智能照明RGB LED調光驅動方案供電板
圖示9-大聯大世平ZigBee智能照明RGB LED調光方案驅動板
大聯大世平ZigBee智能照明冷暖雙色LED調光驅動方案
圖示10-大聯大世平ZigBee智能照明冷暖雙色LED調光驅動功能框圖
功能描述
110 or 230 Vac輸入
18V/0.4A輸出
冷暖雙色溫調光LED
燈支持ZigBee and RF4CE/ZLL通訊與智能調光
ZigBee PWM Dimming 0~100%(1%調整率)
方案特點
輸出短路保護
CC精度為±5%
整機效率≈70%
空載功耗≈100mW
圖示11-大聯大世平ZigBee智能照明冷暖雙色LED調光驅動板照片
