LED顯示屏的發展現狀及面臨的問題：
LED顯示屏是上世紀80年代后期在全球迅速發展起來的新型顯示產品，以可靠性高、亮度高、使用壽命長、環境適應能力強、性?xún)r(jià)比高、功耗小、耐沖擊、性能穩定等特點，迅速成長為平板顯示的主流產品。中國LED顯示屏產業起步于上世紀90年代初，發展迅速；進入21世紀以來，LED顯示屏產業面臨良好的市場發展機遇,需求量不斷擴大。電子政務、政務公開、公眾信息展示和廣告展示等需求旺盛；另外奧運會(huì )、世博會(huì )和大運會(huì )的契機，也加快了該產業的發展。根據市場分析報告透露：2007年到2010年，中國LED顯示屏市場年均復合增長率達到了15.1%。
由于LED顯示屏企業對資本、設備的要求低，LED顯示屏企業的規模一般都不太大，所以在LED顯示屏市場增加的同時，LED顯示屏企業數量也迅猛的增加。據不完全統計，2004年到2011年期間，LED顯示屏企業從上百家增加到了上千家左右，這些企業都從事LED顯示屏的生產和銷售。其中大部分LED顯示屏企業技術創(chuàng )新能力不足，缺乏技術含量高的新產品和引領市場發展的拳頭產品。企業技術創(chuàng )新的缺乏，千遍一律地重復使用相同的技術，導致市場價格戰愈演愈烈。LED顯示屏企業面臨的生存和競爭的壓力也越來越大，行業新一輪洗牌在所難免。這個時期的企業都在尋找一種突破。要生存并發展壯大，除了加強市場推廣力度外，很多顯示屏企業也在四處尋找高性?xún)r(jià)比的元器件，想方設法提高自己產品的性?xún)r(jià)比，提升自身競爭力。眾所周知，LED燈、驅動IC、PCB板是影響LED顯示屏最重要的三大部件，這三部分的性?xún)r(jià)比的高低也直接影響到整個顯示屏的性?xún)r(jià)比，借這個機會(huì )，首先介紹一款性?xún)r(jià)比較高的16位LED恒流驅動芯片。
16位恒流驅動器：
16位LED恒流驅動器是目前LED顯示屏上應用最廣泛也是最重要的主要器件之一。這類IC，就生產LED顯示屏來統計，大概有10億元左右銷售額。是IC設計公司公認的兵家必爭之地，臺灣聚積科技憑借MBI5026將公司推向上市被傳為佳話，而東芝公司的TB62726宣布退出市場也讓人們漸漸淡忘了其當年的輝煌。如果你對這個行業有所了解，你會(huì )知道，接近上百家IC設計公司曾經設計或仿效過這類IC，不下50家公司在市場上銷售過這類IC。這些公司大部分都是曇花一現，真正經得起市場考驗，占有一定市場份額的公司也就那么幾家。當前市場應用最廣泛還是臺灣聚積科技有限公司的MB5026、MBI5024。它們以性能穩定而成為主流，但價格也偏高。另外，上海豐芯微電子有限公司（www.shfengxin.net）的FD9802表現優異，以其優越的性能和適當的價格贏得了市場的青睞。這款產品經歷了六年的品質和市場考驗，出貨量已經超過了一億顆。

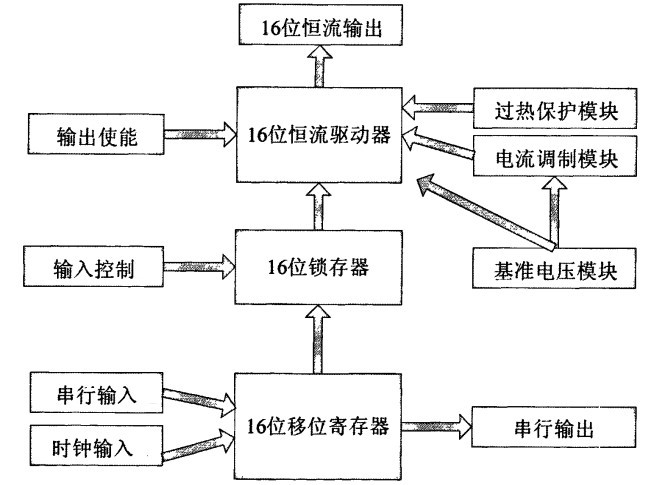

FD9802功能框圖：
FD9802是上海豐芯微電子有限公司利用最新半導體硅技術，專為L(cháng)ED顯示屏設計的一款16位LED恒流驅動器，與市場主流產品相兼容。內含16位移位寄存器，16位鎖存器，1.2V基準源，以及16位高精度恒流驅動器等模塊構成。能將串行輸入數據轉換為并行輸出數據。通過外接調節電阻，可為每一個輸出端提供3—90mA電流驅動LED，輕松的控制LED發光亮度。功能框圖如下：
圖1

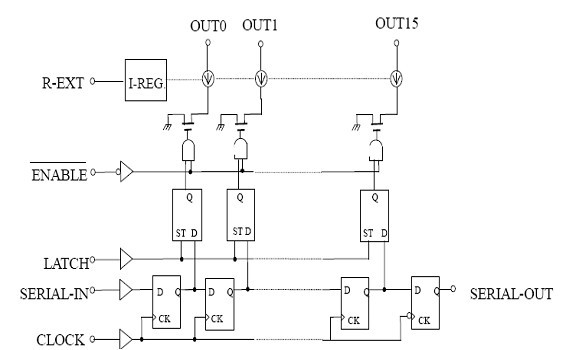

圖2
FD9802主要特性：
16個恒流輸出通道，輸出電流大小不受輸出端負載電壓影響，通過調節外接電阻，可調整電流輸出值。恒流輸出范圍：3-90 mA；
極為精確的恒流輸出電流值：通道間最大差異＜±2%；芯片間最大差異＜±3%；
最高時鐘頻率：25MHZ ；
輸入兼容5V CMOS；
ESD靜電保護達3000V以上；
產品通過LATCH-UP測試；
無鉛綠色環保，符合RoHS標準；
封裝形式：SSOP24-300-1.0，SSOP24-150-0.635，與市場上主流產品相兼容。
FD9802高性?xún)r(jià)比表現：：
● 采用大電流設計，最大電流可達到90mA 。性能和各項參數接近MBI5026。比其它同類產品穩定性更強、可靠性更高。尤其是后期穩定性高、使用壽命長。
● 散熱性極好，其散熱面積是同類產品的三倍。同樣工作條件下溫度要低5-10度。
● 一致性高，不受溫度升高影響。30度-80度溫度變化時輸出電流幾乎無變化。
● 應用范圍廣。戶內、戶外不分型號；不受應用場合惡劣環境影響，均能穩定工作。
結語：
FD9802以高性?xún)r(jià)比贏得了市場的認可。用戶可直接用于現有的PCB板上，降低了工程開發的工作量。由于FD9802性?xún)r(jià)比相對較高，保證質量的同時，能有效降低LED顯示屏出廠成本。北方、上海、杭州等地的大部分企業都在使用這款I(lǐng)C。深圳一些比較大的企業也相繼在使用。在市場競爭日益激烈的今天，這款產品有望成為下一個市場主流。
