2015年9月8日，致力于亞太地區市場的領先半導體元器件分銷商—大聯大控股宣布，其旗下世平推出ZigBee照明多樣化LED調光解決方案，可以實現遠程單燈開關、調光、檢測等管控功能。在此次推出的方案中，大聯大世平為確保高性能和高可靠性，采用了例如ADI、Atmel、CREE、CSR、GainSpan、NXP、ON、TI、Toshiba、Vishay等眾多國際大廠的器件。

從現在乃至未來，環保、綠色、節能都將是科技發展的主導方向。將電能直接轉化為光的LED技術，電能利用率比熒光燈高，同時也不會(huì )對環境產生有害物質，正符合了綠色環保的要求。同時，LED還具有耗電量少、壽命長、色彩豐富、體積小、可控性強等特點，可以廣泛應用于各種指示、顯示、裝飾、背光源、普通照明和城市夜景等領域。而諸如ZigBee等無線技術的應用，更是為綠色環保的LED照明增添了便利性、智能化等特性。

圖示1-大聯大世平ZigBee無線智能LED調光驅動方案框圖

大聯大世平此次推出的ZigBee照明多樣化LED調光解決方案包括ZigBee智能照明白光LED調光驅動方案、ZigBee智能照明RGBW LED調光驅動方案、ZigBee智能照明冷暖雙色LED調光驅動方案等。

一、ZigBee智能照明白光LED調光驅動方案

圖示2-大聯大世平ZigBee智能照明白光LED調光驅動方案功能框圖

功能描述

110 or 230 Vac輸入；

支持12W LED輸出；

支持ZigBee and RF4CE/ZLL通訊與智能白光調光；

ZigBee PWM Dimming 0~100%（1%調整率）；

ZigBee operation voltage=3.3V，紋波<50mV。

方案特點

參考設計21V/300mA，可依據LED參數調整；

定電流輸出控制，精度10%；

調光頻率為1Khz；

隔離驅動以及原邊反饋電流采樣；

功率因子可達0.8。

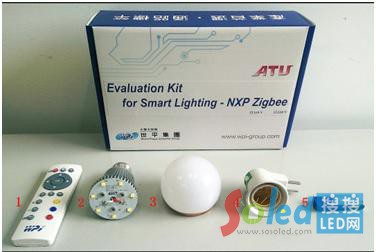

圖示3-大聯大世平ZigBee智能照明白光LED調光驅動方案圖片

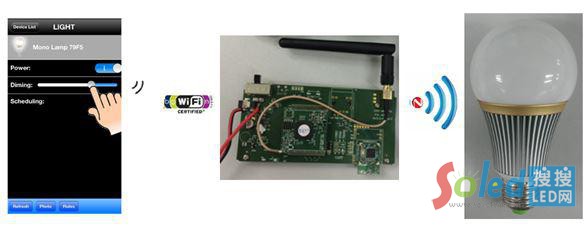

圖示4-大聯大世平ZigBee智能照明白光LED調光驅動方案APP+開發板+演示

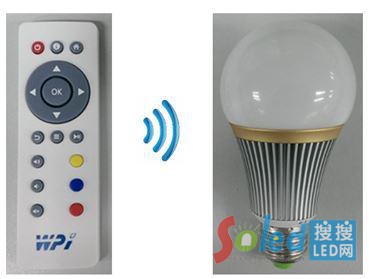

圖示5-大聯大世平ZigBee智能照明白光LED調光驅動方案遙控器+實物

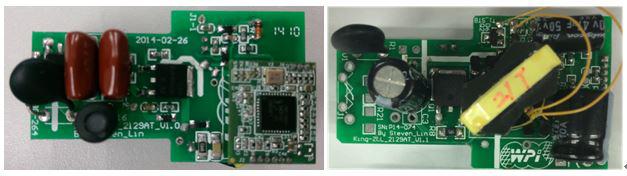

圖示6-大聯大世平ZigBee智能照明白光LED調光驅動方案實物圖片

二、ZigBee智能照明RGBW LED調光驅動方案

圖示7-大聯大世平ZigBee智能照明RGBW LED調光驅動方案功能框圖

功能描述

110 or 230 Vac輸入；

18V/0.4A輸出；

RGB三色加白光調光；

支持ZigBee and RF4CE/ZLL通訊與智能調光；

ZigBee PWM Dimming 0~100%（1%調整率）。

方案特點

通過EMI/EMC/ESD測試；

LED的紋波電流控制在平均電流的±10%以?xún)龋?/p>

效率大于80%。

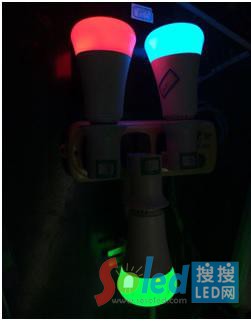

圖示8-大聯大世平ZigBee智能照明RGBW LED調光驅動方案照片

三、ZigBee智能照明冷暖雙色LED調光驅動方案

圖示9-大聯大世平ZigBee智能照明冷暖雙色LED調光驅動方案功能框圖

功能描述

110 or 230 Vac輸入；

18V/0.4A輸出；

冷暖雙色溫調光LED；

燈支持ZigBee and RF4CE/ZLL通訊與智能調光；

ZigBee PWM Dimming 0~100%（1%調整率）。

方案特點

輸出短路保護；

CC精度為±5%；

整機效率≈70%；

空載功耗≈100mW。

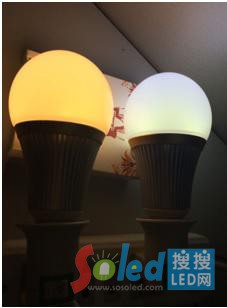

圖示10-大聯大世平ZigBee智能照明冷暖雙色LED調光驅動方案照片
