點陣LED顯示屏程序設計

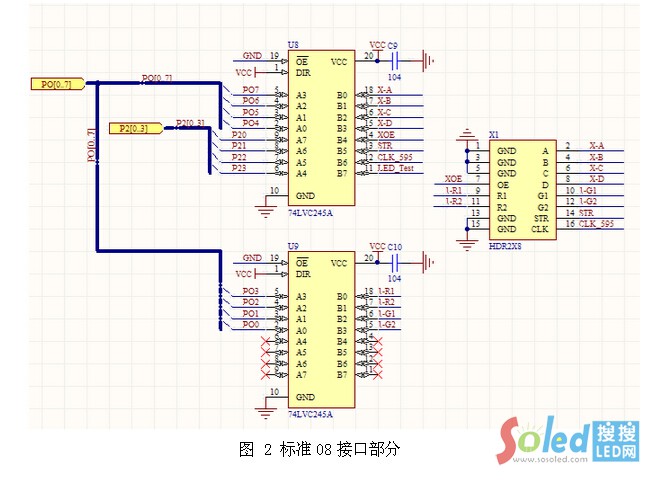

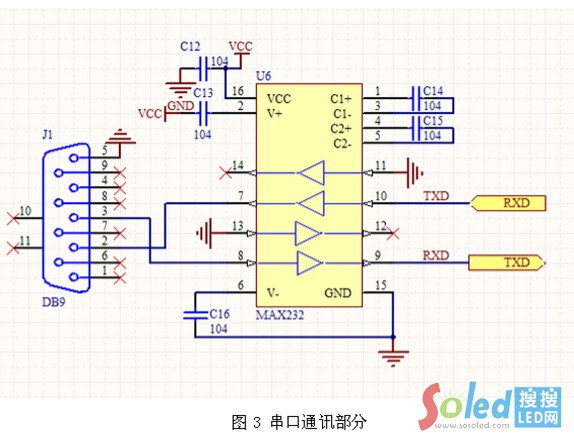

本文點陣LED顯示屏程序設計是通過設計一個可顯示文字與圖形的16*64點陣控制器電路來學習和熟悉LED的使用，LED點陣控制器分為五個模塊，系統框圖(如圖1)，一是參數輸入部分，例如溫度、濕度、亮度等；二是字庫部分，如16點陣、24點陣或者32點；三是單片機控制部份；四是接口部分（如圖2），一般采用08接口，如果需要不同的接口類型，可以根據08接口為基礎進行轉接，這也是本系統采用08接口的原因之一；五是串口通訊部分（圖3），其中亮度、溫度、時鐘模塊由于時間的原因沒有完善，等待擴展搜搜led。

點陣LED顯示屏程序的思路

根據點陣的顯示原理就可以編寫出顯示函數Sosoledcom，整個程序的設計分為串口通訊協議、掃描程序函數、效果處理函數。

2.1.1 串口通訊協議 #p:為顯示圖片 #c:為顯示漢字 #l:為顯示英文 #n:為顯示數字

所有的控制命令必須以回車結束，指令接收并解碼正確則返回“Receive OK” ，否則返回“error” 2.1.2 顯示處理效果函數

    本系統只做了兩個顯示效果，一個是閃爍，一個是左移。閃爍相對簡單，先顯示延時，清屏延時，再顯示。左移則相對復雜，需要將顯示緩存的內容全部左移一點，左移的時候取前一個字節的低位等于后一個字節的低位，一屏移完一點后送顯示，再移一點，這樣循環就可以實現了左移的效果。 2.1.3 顯示函數

這個函數是將顯示緩存的內容送到顯示屏，做一個74HC595的驅動即可，送完一行數據后點亮，再送下一行，這樣循環16次，就可以?huà)呙柰?6行高的顯示屏。

 2.2 程序流程圖
