摘要：LED(Light-Emitting-Diode )以其高光效、低功耗的綠色節能優越性，成為新時期下的主流光源。目前LED主要依賴于引線鍵合（Wire-Bonding）的方式將芯片電極與基板互連實現電氣連接，而鍵合線往往在冷熱沖擊試驗過程中出現斷裂問題，導致LED死燈失效，嚴重影響了LED的可靠性。本文針對這一問題，通過有限元數值分析，通過加載周期性的溫度載荷模擬LED鍵合線在冷熱沖擊下受到的熱載荷，分析了LED鍵合線在該熱載荷條件下的應力分布情況，并探討了不同引線線弧模式對鍵合線熱應力的影響，為L(cháng)ED引線鍵合的工藝優化提供了參考。

 關鍵詞：LED；引線鍵合；冷熱沖擊；熱應力；數值模擬

0 序言

LED是一種直接將電能轉化為光能的半導體光源，具有節能、環保、安全、壽命長、低功耗等特點，廣泛應用于指示、顯示、裝飾、背光源、普通照明等領域^[1]。其芯片與基板之間通常采用引線鍵合進行電氣連接，即通過熱、壓力、超聲波等能量使金屬引線與被焊焊盤發生原子間擴散互溶，實現芯片電極-鍵合線-基板彼此之間的鍵合連接。

在LED的生產制造中，為了解、評價、分析和提高LED的環境適應性，常對LED進行相關可靠性試驗^[2]，冷熱沖擊試驗即為其中一種。該實驗通過對LED施加周期性瞬變的冷熱溫度循環，試驗其所能承受的因熱脹冷縮所引起的化學變化或物理傷害。在該試驗中，LED鍵合線常成為其中的薄弱部位，其在試驗中的斷線與否對LED可靠性起著關鍵性作用。

為了了解LED鍵合線在冷熱沖擊試驗下的斷裂機理，本文從材料的熱應力基礎理論出發，構建冷熱沖擊條件下的LED鍵合線模型，并通過有限元數值模擬對鍵合線的熱應力進行計算分析，進而確認鍵合線熱應力分布情況及影響熱應力的相關參數。

1 熱應力基礎理論

熱應力又稱溫變應力。產生熱應力的必要條件是存在溫差，當溫差引起的結構形變受到約束時即可產生熱應力。約束有三種形式，即外部剛性約束、內部各部分之間變形約束以及不同材料之間的相互變形約束。對于LED而言，冷熱沖擊條件下，LED受到周期性的熱脹冷縮，各材料之間熱膨脹系數不同又相互約束，因此在各材料界面，極易產生應力集中。

根據線性熱應力理論，微元體的總應變由兩部分組成：一部分由溫度變化引起，另一部分由應力引起，即：

     根據傳熱學原理，一維等截面桿由溫度產生的結構形變（即熱應變）為：

其中，-材料線膨脹系數，-溫差，-一維方向初始長度，-長度變化。

對于各向同性的三維結構，以上應變在各個方向均相同，但并不產生剪應變，即存在：

 因此，平面結構（即 =0時）的熱應變?yōu)椋?br />

而彈性應變是由應力引起的：

所以在存在熱應變的情況下，結構物理方程為：

式中,[D] -計算平面應力問題的彈性矩陣， [B]-應變矩陣。根據彈性力學公式：

寫成矩陣形式寫成：

這里的  是平面應力問題中的單元剛度矩陣和節點力矩陣。

 式中 是由于溫度變化而增加的單元變溫等效節點載荷矩陣。

通過求解溫度方程求出各個節點的溫度值以后，就可以求出溫度載荷，式中單元的溫升可以取各個節點的溫升的平均值 ，即：


式中 —計算出的節點溫度；

—結構的初始溫度將求解域中所有單元的變溫等效節點載荷疊加后，形成整個結構的溫度載荷陣列，即：

最后，將得到的溫度變化 視為一種溫度載荷，并形成溫度載荷列陣后，就可以按與靜力分析相同的方法求解熱變形，則求解熱變形的剛度方程為：

 解上式可以求出結構的熱變形 ，進而能求出相應的熱應力。

在冷熱沖擊過程中，由于LED封裝體各部分組件材料的熱膨脹系數不同，將產生周期性的膨脹與收縮。鍵合線會(huì )受到不同程度的剪切和拉伸，在鍵合線三維結構中應力呈多軸狀態分布，因而在分析鍵合線在冷熱沖擊溫度循環條件下的力學行為時，采用表示綜合應力強度的等效應力來描述鍵合線的應力分布狀態。

基于第四強度理論 Von Mises準則，等效應力用應力張量的分量表示為：

式中 —等效應力(Pa)；

—X 方向正應力(Pa)；

—Y 方向正應力(Pa)；

—Z 方向正應力(Pa)；

—垂直于 X 軸平面的 Y 方向剪應力(Pa)；

—垂直于 Y 軸平面的 Z 方向剪應力(Pa)；

—垂直于 X 軸平面的 Z 方向剪應力(Pa)

由上述分析可知，對于LED而言，環境溫度溫差越大、封裝材料之間的熱膨脹系數相差越大、材料的彈性模量越大，LED受到熱應力越大，隨著時間增加，材料界面應力集中容易產生疲勞斷裂。

       當賦予LED各封裝材料以熱力學屬性，施加材料的熱邊界條件，即可由以上各公式對LED三維模型的等效熱應力進行分析求解，便可得出熱載荷條件下LED各封裝材料各位置的等效應力情況。其中，分析求解過程可通過有限元數值模擬求解實現^[3-5]。

2  有限元數值模擬分析

2.1 有限元模型建立

 本文首先針對實際使用的小電極LED器件模型進行了三維幾何構建，如圖1所示。其中鍵合線由芯片電極植球引出，向支架焊盤處實現楔形鍵合。芯片、支架、鍵合線、封裝膠一一裝配約束。

(a)LED器件幾何模型LED鍵合線幾何模型

圖1 LED三維幾何模型

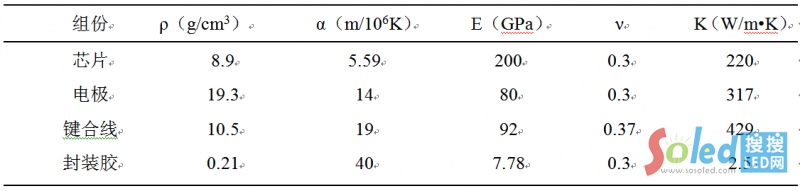

LED器件模型中的主要材料熱力學特性參數如表1所示，包括密度ρ、熱膨脹系數α、彈性模量E、泊松比ν和傳熱系數K。

 表1 材料特性參數

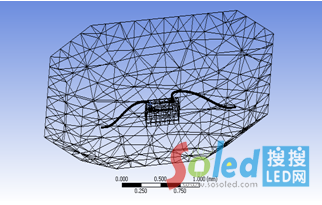

 為了求解LED三維模型的熱應力，特別是LED鍵合線的熱應力分布，對封裝結構進行了有限元網格劃分，其中芯片及電極等細微結構部分進行精細化分，如圖2所示。

圖2LED三維有限元模型

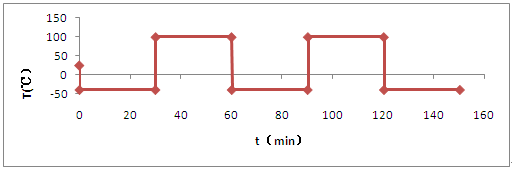

 以冷熱沖擊試驗條件對LED有限元模型施加溫度載荷，如圖3所示。高低溫溫度區間為（-40℃-100℃），保溫時間為30min，升/降溫時間為10s，零應力參考溫度為25℃。

圖3 LED有限元模型溫度載荷

 對LED有限元模型中心施以剛性約束，其余部分可自由發生形變。

       2.2LED鍵合線熱應力分析

從有限元數值分析結果來看，對于小電極LED，在冷熱沖擊試驗條件下，LED各封裝材料發生周期性地膨脹與收縮。當溫度下降至﹣40℃時， LED各材料發生收縮變形，由于封裝膠熱膨脹系數明顯大于金線，因此鍵合線受到封裝膠收縮產生的向內壓應力，如圖4所示，鍵合線線弧呈向內傾倒趨勢。

圖4 -40℃LED鍵合線壓縮變形圖

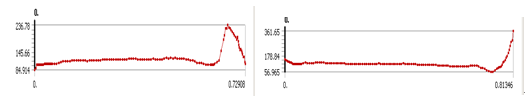

鍵合線線弧內側最大壓應力位于直線段與線弧段的過渡拐點，外側最大壓應力位于直線段與焊球之間的鍵合點，線弧外側受到的壓應力大于線弧內側受到的壓應力，如圖5所示。

（a）線弧內側線弧外側

圖5 -40℃鍵合線線弧壓應力分布圖

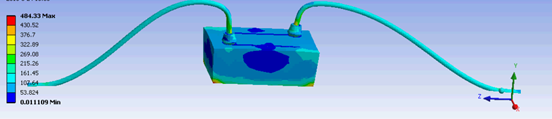

當溫度上升至100℃時， LED各材料發生膨脹變形，同樣由于膠體的膨脹變形較大，對鍵合線造成向外的拉伸應力，如圖6所示，鍵合線向外側傾倒。

圖6  100℃LED鍵合線拉伸變形圖

鍵合線線弧內側最大拉應力位于直線段與線弧段的過渡拐點，外側最大拉應力位于直線段與焊球之間的鍵合點，線弧外側受到的拉應力大于線弧內側受到的拉應力，如圖7所示。



（a）線弧內側線弧外側

圖7  100℃鍵合線線弧拉應力分布圖

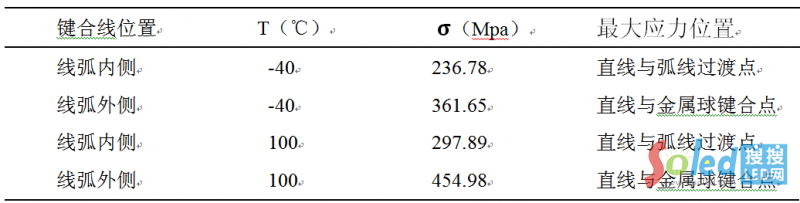

 總體而言，冷熱沖擊過程中金屬線的最大熱應力如表2所示�？梢钥吹剑�

       LED鍵合線在100℃高溫段受到的熱應力最大，應力最大點位于線弧直線段與焊球之間的鍵合點。

表2冷熱沖擊過程金屬線最大熱應力表

為了進一步分析該鍵合點應力最大的原因，我們將鍵合線拆分為以下幾個關鍵位置點：金屬球與小電極的鍵合點（A點）、直線與金屬球過渡點（B點）、線弧任一位置（C點）、弧線與魚尾過渡點（D點）、魚尾與支架鍵合點（E點），如圖8所示。以各點所在界面為分界面，通過分析界面處應力情況及界面兩側部件受力情況，對界面處的綜合受力情況進行分析。

圖8鍵合線關鍵位置點示意圖

 對各點受溫度變化產生的熱應力進行逐一比較：A點所在界面為芯片電極、金屬球界面。如表1所示，界面處兩種材料的熱膨脹系數差微小，即可同時進行收縮膨脹，應力較小。另A界面的金球一側同時受到來自膠體收縮膨脹的切向力，但由于：

       A界面面積較大且為剛性連接面，因此在應力牽扯下應變小，不易斷裂。

B點所處界面為小直徑金屬線、大直徑金屬球界面。當外部環境發生溫度變化，界面兩側材料相同，熱膨脹系數相同，因此應力主要來源于膠體。相比于A(yíng)界面，B點界面要小的多，極易出現應力集中尖角，產生極大熱應力，冷熱反復下出現疲勞斷裂。

C點界面為金屬線與金屬線界面，由于界面處及界面兩側空間受力完全一致，且其界面為撓性接觸面，金屬線不論沿徑向還是法向都可與封裝膠同步發生伸縮形變，因此相對A、B點應力要顯著減小。

D點界面為金屬線、魚尾界面，其中金屬線與魚尾部分為剛性連接，且界面面積小，同B點類似，也是應力尖角位置。在小電極LED中，D點金屬線平滑過渡到魚尾，金屬線與魚尾之間的面積差相對較小，因此D點的應力要次于B點的應力，這從圖5（b）、圖7（b）中也可以看出。

E點界面與A點類似，為魚尾、支架焊盤與封裝膠的三界面，雖然魚尾與支架焊盤存在剛性連接，但界面面積大，受溫度變化產生的熱應力相對較小。

綜合來看，在冷熱沖擊過程中，鍵合線B點受到的熱應力最大，D點次之，C點再次之，A、E兩點受到的熱應力最小。

2.3不同引線線弧模式對熱應力的影響

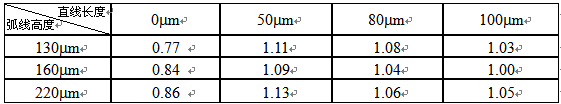

鍵合線線弧通常由直線段和弧線段組成，而不同直線段長度與弧線段高度組成了不同的線弧模式。為了分析不同引線線弧模式對鍵合線的熱應力影響，以冷熱沖擊下的最大等效熱應力作為依據，通過有限元數值模擬，針對不同直線長度和弧線高度作正交計算對比，得到了小電極LED不同引線線弧模式下的最大熱應力，如表3所示，以直線長度100mm，弧線高度160mm線弧最大應力值為基準進行歸一化處理。

表3不同引線線弧模式下的鍵合線相對熱應力對比表

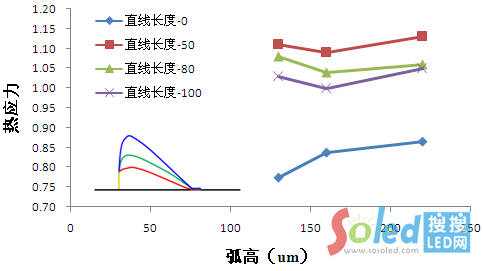

更直觀地，從圖9中可以看到：存在直線段時，同直線長度條件下，隨著弧高的增加，鍵合線熱應力先減小后增大，因此弧線高度存在一最佳值。無直線段時，隨著弧高的增加，鍵合線的熱應力增加。

圖9同直線長度不同弧高的鍵合線熱應力

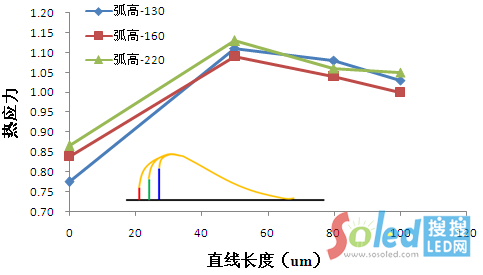

   從圖10中可以看到：同弧高條件下，隨著直線長度的增加，鍵合線熱應力先增大后減小。然而在實際制程中，離鍵合位置較近的材料受高溫、超聲等影響會(huì )發生脆化，在較小應力的條件下同樣會(huì )發生斷裂，因此需一定長度的直線段進行保護。

圖10同弧高不同直線長度的鍵合線熱應力


綜合來看，不同直線長度和弧線段高度所組成的不同引線線弧模式對LED鍵合線在冷熱沖擊下所承受的熱應力存在影響。匹配優化直線長度和弧線高度，可以有效減小LED鍵合線熱應力，減小鍵合點位置因長期應力集中造成的疲勞斷裂，提高鍵合線熱穩定性，進而提高LED的產品可靠性。


3 結論

本文從材料的熱應力基礎理論出發，針對冷熱沖擊下的小電極LED鍵合線熱應力分布做了數值模擬分析。結論如下：

（1）由熱應力基礎理論模型來看，溫差越大、材料的熱膨脹系數相差越大、材料的彈性模量越大，LED材料受到熱應力越大，隨著時間增加，材料界面應力集中容易產生疲勞斷裂，因此在LED封裝中應著重考慮各封裝材料之間的材料匹配性。

（2）冷熱沖擊下，LED引線周期性地受到收縮壓應力和膨脹拉應力。對于小電極LED而言，最大應力出現在高溫時鍵合線與焊球之間的過渡位置。

（3）不同引線線弧模式對LED鍵合線的熱應力存在影響；對于小電極LED而言，當直線段較短時，隨著弧高的增大，熱應力逐漸增大；當直線段較長時，隨著弧高的增大，熱應力先減小后增大。當弧高一定時，隨著直線段的增高，熱應力先增大后減小，但由于鍵合點附近材料易脆化，因此需綜合考慮以上因素選取最佳直線段長度。

參考文獻

 [1]. 雷玉堂，黎慧未來的照明光源—白光LED技術及其發展[J]光學與光電技術, 2003, 1(5):33-34

 [2].  P Wong，P Albrecht，R Allan，R Billinton et al. The IEEE Reliability Test System-1996. A report prepared by the Reliability Test System Task Force of the Application of Probability Methods Subcommittee[C] Power Systems IEEE Transactions on, 1999, 14(3):1010-1020

 [3]. 李景涌. 有限元法[M]. 北京：機械工業出版社,1998:5

 [4].  ZX Hu，YP Wen，WG Zhao et al. Numerical Simulation of Lightning Location based on Monte Carlo Method[C] International Conference on Management & Service Science2009, 32:1-4

 [5]. 朱旭平，余桂英.功率型LED瞬態溫度場及熱應力分布的研究 [J]光電工程, 2011, 38(2):132-137
