值得注意的是，由長春希達率先研發而成的集成三合一技術主要貢獻在高密度小間距LED顯示屏領域，相較于傳統的封裝方式，集成三合一技術不僅具有成本優勢，而且完善了產品性能，引發LED顯示屏行業關注。
本期專題將以市場為先導，探討LED顯示屏行業最新的技術風潮——集成三合一為高密度小間距LED顯示屏帶來的推動以及亟待完善的細節。當然，此技術目前尚屬于探索階段，市場應用也有待于進一步接受檢閱，本專題存在不夠詳盡的地方，歡迎各位業內同仁加以補充，也歡迎不同見解的觀點呈現。
市場解讀篇
LED照明免封裝化引發討論熱潮
隨著LED照明的發展越來越迅速，尋求照明產品的價格壓縮方法成為企業的探究方向。免封裝化技術應運而生。臺灣地區較早提出免封裝化的概念，大陸也有多家廠商推出免封裝化的芯片和照明產品。
談及免封裝化必然會(huì )引起封裝行業的震動。“免封裝不是不封裝，從封裝的制程上來看，免封裝并非是完全避免封裝，而是省略了中間的一個環節。免封裝實際上是無金線封裝，只是少了一道金線封裝工藝而已。”業內表示，所有的芯片植入都是封裝的環節，每一個器件成型必須要經過封裝環節�，F在市場上出現的免封裝芯片并不是無封裝器件，二者有本質區別。免封裝技術的提出雖然有一段時間，但國內除廣州晶科外其他企業都還沒有量產，故市場占有量幾乎為零。
盡管如此，免封裝化技術還是引起了照明行業的熱烈討論。免封裝化技術能夠減少LED元件的整體成本，這一明顯優勢讓傳統封裝企業倍感壓力。
未來，LED照明的封裝企業將出現新的發展走勢。“封裝環節可能消失，產業鏈變成兩個環節的可能性較大。”廣東中龍交通科技有限公司總經理陳斌提出三點理由：一是現在芯片技術的改進留給封裝環節的工序越來越少；二是過去的LED應用產品沒有形成相對統一的標準光源，封裝后的LED到應用廠商還要再加工才能形成可用光源，隨著標準化光源成為一大趨勢，會(huì )逐漸壓縮封裝環節的空間；三是市場競爭的加劇使利潤空間越來越小，上游的芯片制造商會(huì )直接把封裝環節做完，甚至于做到標準化光源這一端。
“封裝技術變革，傳統封裝企業將面臨生存危機。”瑞豐光電技術總監裴小明表示，目前興起的芯片級封裝技術，一旦成熟后，將可能出現上游芯片廠商直接跳過封裝廠商向下游應用廠商提供燈珠，中游傳統封裝廠商將被“短路”。
在免封裝技術的沖擊下，未來中游封裝領域市場集中化、規�；潜厝悔厔�。封裝企業將會(huì )向上向下的產業鏈整合，一方面與芯片企業合作，另一方面則進入下游應用領域。由于這種免金線、免支架的封裝工藝可由芯片企業直接完成，因此封裝企業需積極向上游或下游探索更多的生存空間，如利用多年在封裝領域積累的經驗，與芯片企業合作完成部分工序等。
免封裝化技術是LED照明產業發展的必然趨勢，也是提升產業進步的一種途徑，但是封裝環節也大可不必過度擔心，畢竟LED的特點決定了產品種類豐富，芯片廠商不可能滿足下游企業所有的應用需求，因此，針對一些特殊及定制應用需要特殊的形式、外觀和類型等，封裝還會(huì )存在，只是不再是必須環節。
顯示屏集成三合一促進高密封裝新風潮

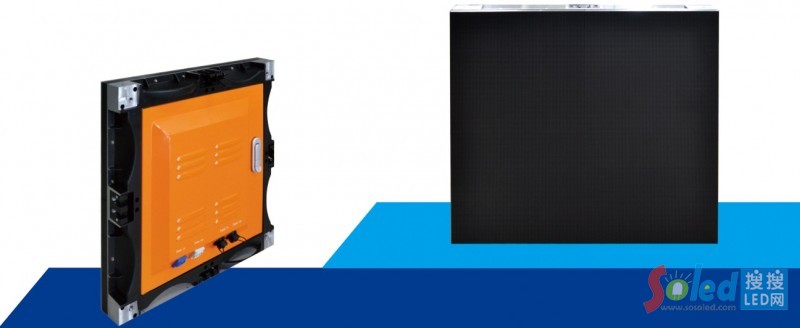

第十屆廣州國際LED展會(huì )上，由長春希達和華夏光彩共同展出的集成三合一高密度小間距LED系列產品受到了極大關注。由此，顯示屏的新型封裝技術再次推到業內的眼前。
長春希達是LED顯示屏行業最早提出也是始終致力于集成三合一技術的企業。早在數年前，長春希達就開始向外界宣布研發出集成式三合一的顯示屏制造方式，隨后通過國家項目考核。但是由于傳統的常規顯示屏在封裝領域形成了強有力地、成熟化的產業模式，集成方式并沒有實現太大突破，因而市場反應并不強烈。
直到高密度小間距LED顯示屏的異軍突起，為集成三合一技術的開發提供了有利條件。

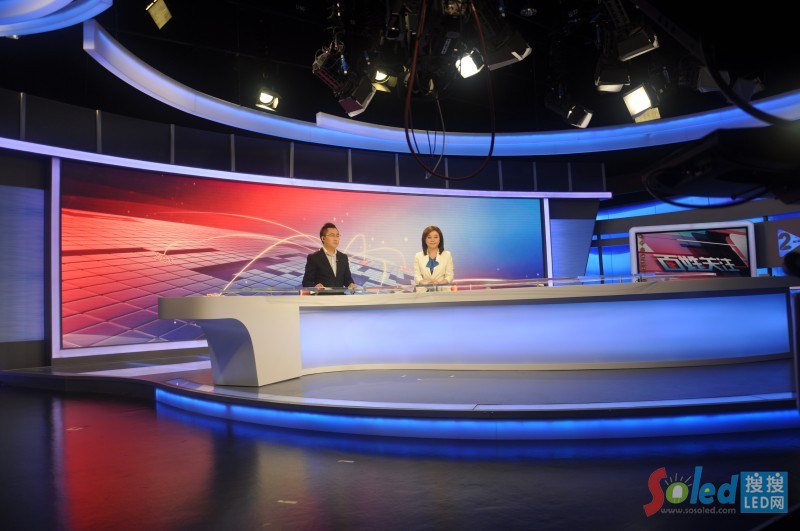

眾所周知，高密度小間距LED顯示屏是近兩年顯示屏行業的熱門領域，不僅為行業開辟了更為廣泛的市場，而且提升了產品利潤價值，吸引了眾多企業的進駐。在這種新興市場的推動下，集成三合一封裝的提出和出現及時、有力的抓住了人們的眼球。
所謂集成三合一封裝，即省略了傳統的封裝模式，而是直接將LED芯片焊接在線路板上，并在顯示屏的最外一層摒棄傳統的玻璃罩等材料，采用獨特的透明薄膜加以覆蓋。這種新型的封裝技術，不僅可突破傳統顯示屏封裝極限，達到更高的密度，更為重要的是，因為在生產過程中減少了一次焊接流程，因而產品的可靠性也有所提高。同時，三合一技術還可以大大降低顯示屏的封裝成本，預計節約成本可達30%-40%。
現階段此產品還存在一些缺陷，比如用灰白色材料作為底色，因而造成了整個顯示屏的對比度略顯不足。同時，顯示屏的拼接縫隙也比較清晰，產品工藝還有待提高。
但是，瑕不掩瑜，強大的技術優勢完全掩蓋了些許的缺陷，集成三合一高密產品一經推出，就獲得了行業的關注。業內人士表示，集成三合一封裝技術代表了高密度小間距LED顯示屏封裝的一個很重要的發展方向，也許將會(huì )帶動高密產品全新的生產變革。
目前，集成三合一技術尚屬于剛剛興起的新技術，并沒有引起整個行業廣泛的應用，市場反饋情況也有待于進一步觀察。目前市場上正在大力推廣的企業主要是長春希達和深圳華夏光彩，其他企業正在躍躍欲試和觀望中。
