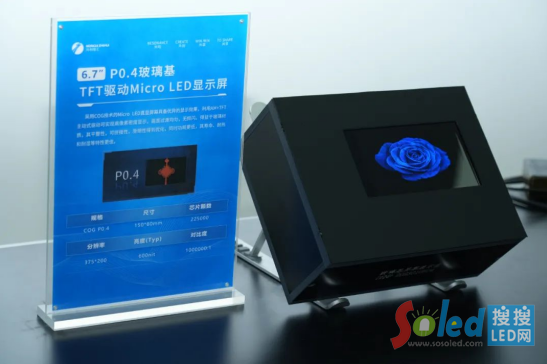

圖片來源:鴻利智匯
據介紹,該款采用COG技術的P0.4 Micro LED直顯屏幕墨色一致性高,可達到更高的對比度和更出色的畫質,在低灰階表現尤為出色。產品利用AM+TFT主動式驅動,可實現高像素密度顯示,畫面過渡均勻,無頻閃。
得益于玻璃基板材質,其平整性、可拼接性、漲縮性得到顯著優化,同時功耗更低,其壽命、耐熱和耐濕等特性更佳。
據華南理工大學材料科學與工程學院項目負責人指出,目前Micro LED主要采用硅基材料作為驅動背板,成本高、難以實現大尺寸化,不利于Micro LED的推廣。華南理工前期立足于氧化物TFT領域的研究基礎,探索適用于Micro LED的氧化物TFT驅動陣列,而COG玻璃基+TFT驅動便是行業公認的一條較優的實現Micro LED顯示的關鍵技術路線。
因為相較于目前主流的PCB基板,玻璃基板的平整穩定、耐高溫的特性較容易實現巨量轉移。COG(Chip on Glass)是基于玻璃基板的工藝技術,是未來制作低成本,高像素密度,大尺寸LED顯示屏的最佳工藝。氧化物材料作為T(mén)FT的有源層具有遷移率較高,制程溫度低,易于實現LED顯示屏制作等優點。
玻璃基+TFT驅動,即采用半導體、光刻和先進銅工藝,在大面積玻璃基板上實現超精細的TFT驅動結構,通過使用COG封裝的行列驅動芯片極大的減少顯示屏驅動芯片的使用數量,滿足大尺寸Micro LED顯示屏制作需求。
另外,Micro LED顯示屏芯片數量多間距小,其實現量產的難點有兩個,其一:能否實現巨量轉移;其二:驅動方式。此外,玻璃基TFT驅動的Micro LED是許多技術的融合,如COG技術、TFT玻璃基板、AM驅動和巨量轉移等,對生產制造環節要求高,制程工藝復雜。所以,如何攻克關鍵制程,提高M(jìn)icro LED量產的可能性,成為了行業亟待解決的難題。
鴻利智匯早在2020年便與華南理工大學材料科學與工程學院共同成立聯合實驗室,聚焦Mini/Micro LED制程的技術難點,共同提升巨量轉移技術。
憑借在Mini/Micro LED領域積累的研發技術和制造經驗,鴻利顯示為該P0.4 Micro LED顯示產品完成了固晶(巨量轉移)制程、封裝制程等關鍵核心環節,并成功完成了鍵合、封裝、點亮等一系列試產流程,攻克COG的轉移技術和Micro LED封裝技術的工藝難點,提升大量LED芯片的同步轉移速度上限,降低巨量轉移的難度,提高M(jìn)icro LED量產的可能性。
據鴻利顯示項目負責人介紹,P0.4 Micro LED顯示產品在車載、家庭影院、虛擬拍攝、元宇宙、8K超高清視頻等領域具有重要的應用前景;诓AЩ鵗FT驅動,能滿足大尺寸Micro LED顯示屏制作需求,將更好地推動Micro LED顯示在大尺寸面板的應用。(來源:鴻利智匯)
