隨著COB顯示技術的成熟以及成本不斷下降，COB滲透率快速提升，市場即將迎來爆發。長春希達電子技術有限公司（以下簡稱“希達電子”）是最早布局COB顯示領域的企業之一，一直處于領先地位，截至目前推出了多款COB技術的Mini/Micro LED商業顯示大屏、電視、智慧教育/會(huì )議一體機等豐富產品，并在今年北京Infocomm展上推出全球首款最小間距P0.3玻璃基Micro LED全彩顯示器，引發行業廣泛關注。作為一家引領COB技術潮流的企業，希達電子在COB顯示領域還有哪些突出貢獻？他們是如何看待當前市場上COB和MIP技術路線并行的關系？未來，希達電子將如何深度布局COB顯示市場？……對此，《LED屏顯世界》記者采訪了希達電子運營總監姬鳳強，暢談希達電子的COB顯示之路。
前瞻布局新一代COB技術，成功引領COB邁入新時代
據姬鳳強介紹，希達電子是最早涉足并深耕COB顯示技術和產品開發的企業。早在2007年，希達電子在行業內率先推出集成三合一COB顯示樣機，引領LED顯示進入COB時代；2013年申請“晶圓倒置式集成LED顯示封裝模塊”發明專利，完成了正裝COB到倒裝COB的迭代升級；2017年，牽頭承擔“十三五”國家重點研發計劃“超高密度小間距LED顯示關鍵技術開發與應用示范”，引領超高密度LED顯示產品的間距下探至1.0以下；2021年推出幻晶系列產品，完成了像素復用專利的技術轉化及應用實踐，開啟大尺寸綠色超高清LED COB直顯屏的全場景創(chuàng )新應用；2024年發布最小像素間距0.3mm玻璃基可拼接Micro LED彩色顯示器，實現了超高分辨率的玻璃基Micro LED大尺寸無縫拼接，成功引領COB技術及產品邁入Micro LED新時代。
取得巨大成績的背后，當然離不開人才和團隊的努力。姬鳳強告訴本刊記者，希達電子依托中科院人才優勢及強大的技術儲備，以自主創(chuàng )新作為發展驅動力，在行業內首創(chuàng )倒裝LED集成封裝技術，實現核心原材料、元器件量產及產業化應用，在集成封裝、顯示驅動、采集校正、光學設計、控制系統、系統化軟件等方面掌握COB顯示全鏈條原創(chuàng )核心專利。技術全部自主可控，達到國際領先水平。
希達電子重視及深入了解用戶需求。通過全球3000+經典COB顯示工程項目應用驗證，深入了解用戶需求，開發深度契合用戶需求的LED顯示產品，并拉動供應鏈上下游產業協同發展，共建COB顯示產業化生態。
始終堅持COB顯示路線 持續推動產業升級與發展
希達電子始終堅持以“綠色超高清”的產品理念作為核心發展導向，在應用場景上實現了全面覆蓋，從高端專業顯示到會(huì )議商用顯示，再到家庭影視院線，實現了從B端到C端的全面覆蓋，真正做到了場景與產品的雙重革新。目前希達COB產品主要應用于專業顯示、會(huì )議顯示、家用顯示三大場景以及面向特殊行業客戶的高端定制。
姬鳳強表示， 希達電子的COB產品具有節能 、環保、健康、真冷屏、高可靠性等諸多優勢。創(chuàng )新性地采用了低功耗冷屏技術，實現了低溫升、低功耗和均勻散熱，長時間使用屏幕表面溫度也能保持在低于人體溫度的舒適范圍，為用戶帶來舒適的近屏體驗。
此外，希達電子還通過優化光學設計，將點光源轉化為面光源，不僅確保了高亮度的顯示效果，還大幅降低了眼睛的光照強度，有效呵護用戶的視力健康。希達電子獨有的UBP極致黑表面墨色處理技術及無縫拼接技術，讓墨色均勻性及整屏一致性達到完美的效果。

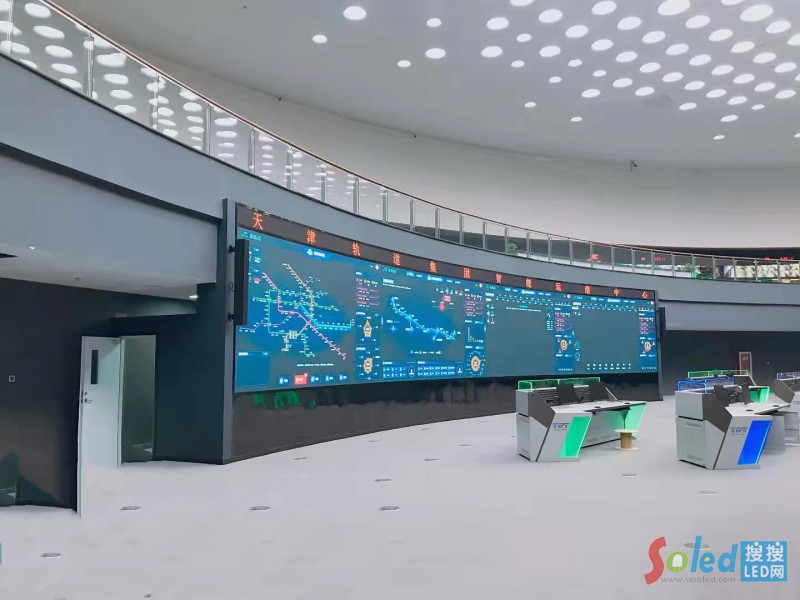

希達電子COB案例·天津軌道交通智能運維中心
據了解，希達電子以國家重大需求為技術引領，牽頭承擔“十三五”國際重點研發計劃“超高密度小間距LED顯示關鍵技術開發與應用示范”項目并完成成果產業化，項目成果成功入選“十三五”科技創(chuàng )新成就展。通過科技成果評價鑒定，獲評總體國際先進，核心技術達到國際領先水平。希達電子自主研發的技術和產品先后榮獲CIIF工業博覽會(huì )大獎、SID國際顯示學會(huì )金獎。希達電子也成為中科院弘光專項“綠色超高清集成封裝LED顯示技術研發及產業化項目”的產業化主體單位，成果入選“科創(chuàng )中國”先導技術榜。希達電子作為全鏈條COB知識產權擁有者，自成立以來堅持自主創(chuàng )新驅動高質量發展，被評為國家級知識產權優勢企業。
從Mini LED到Micro LED，希達電子始終堅定地行走在COB技術路線的最前沿。希達電子從技術、工藝、裝備到人才培養等多個維度全面投入和創(chuàng )新，力求在LED技術的每一個細節上都做到精益求精，憑借在LED領域的深厚底蘊與強大實力，持續推動技術進步和產業升級。
希達電子在COB顯示領域不斷實現技術突破和產品迭代升級，以及深入洞察并融合用戶的實際需求與反饋，在綠色超高清LED顯示領域實現了全面的革新與升級，無論是指控領域、商務會(huì )議、家庭娛樂(lè )，還是影院院線、商業展示，希達電子都展現出了在綠色超高清顯示領域的產品競爭力。
深入洞察客戶需求 堅持鍛造核心競爭力
近幾年 ， COB技術憑借小間距的優勢及卓越的性能，逐步解鎖更多的應用行業領域和創(chuàng )新場景嘗試，展現出迅猛的發展態勢。作為COB的先行者，希達電子引領COB產品技術從“一枝獨秀”到如今全產業的“百花齊放”，以及中國陣營全面領先國際陣營，特別是在高端顯示與智能顯示領域，贏得了全球客戶的高度評價與廣泛認可。姬鳳強堅信，COB技術將進一步加速Micro LED直顯產品應用落地，成為推動Micro LED產業持續崛起的支柱。
姬鳳強認為，從競爭態勢來看，未來會(huì )有越來越多的廠商嘗試進入COB領域，而能夠贏得市場一定是技術、產品、品牌、成本、戰略全方位結合。希達電子始終密切關注市場動態與客戶需求，積極推動技術創(chuàng )新與成本優化。在保障產品性能與質量的同時，有效降低成本，進一步提升產品的競爭力。此外，公司還加強了市場營銷力度，積極拓展全球銷售渠道和新合作模式的探索，不斷提升品牌影響力，從而進一步鞏固了市場地位，為實現持續穩定的發展奠定了堅實的基礎。
COB是通往Micro LED的必經之路 COB戶外顯示迎新機遇
談到COB和MIP兩種路線的未來，姬鳳強發表了自己的見解。他認為，目前市場上MIP分為封裝級和芯片級兩類，封裝級MIP以晶臺、利晶等為代表，仍然是SMT工藝的延伸，芯片級MIP以首爾半導體、三星等國際品牌為主。封裝級MIP與COB的差異，實際上是SMT和COB兩類封裝工藝的區分，其在可靠性和穩定性方面COB具有絕對領先優勢；同時，由于COB沒有燈杯封裝環節，直接將Chip固晶到Board上，在同樣規模情況下，COB成本也是遠低于封裝級MIP的。封裝級MIP主戰場在Mini LED領域，其產品主要應用在商業展示、XP拍攝、消費領域等，不適合政府和醫療等專業應用領域，其間距所限更無法全面進入Micro LED領域。因此，封裝級MIP只是原有能力的延伸和行業周期的延續，不代表未來，更不會(huì )有廣闊未來。芯片級MIP本質上是RGB芯片的排列方式發生改變，其工藝仍然是固晶或巨量轉移，與COB未來技術路徑基本一致，但由于其成本太高和量產能力無法保證，短期內實現批量供貨仍存在困難。在行業技術、制造成本、生產設備等維度拉通并成熟之前，在Micro LED領域將會(huì )與COB保持并行，直到市場和用戶給出最終選擇。COB將是Mini LED的主流技術，也是通往Micro LED的必經之路。
COB顯示屏相較于傳統顯示屏，有著高可靠性、高防護性、高亮度、高對比度、色彩還原度高等顯著優勢，從室內走向戶外，意味著將給戶外顯示應用帶來滿足更高畫質和產品品質的視覺體驗，對于傳統戶外顯示市場是性能的全新升級，也是順應戶外顯示市場高品質需求不斷增長趨勢的必然變革。
姬鳳強還談到，戶外環境復雜多變，對顯示屏的耐用性和防護性提出了極高要求。因此COB顯示屏需要更高防護性，以確保其能在苛刻的戶外環境下穩定運行。戶外顯示通常需要更高的亮度，以應對遠距離觀看和強光照射的情況，這就要求實現更高亮度以及低功耗節能，在保證顯示效果的同時降低總體運行成本。顯示屏還要具備高可靠性及便捷的安裝維護方式，一是長時間使用故障率低，二是安裝維修便捷，降低安裝維護成本。系統運行能力也是一個重要因素，來確保傳輸距離更遠，信號更穩定。此外，對于COB顯示屏進入戶外，還需要在UV技術、材料體系及生產工藝等方面進一步突破。相信隨著COB技術的不斷進步和成熟，在傳統室內應用需求之外，未來有望打開COB技術“戶外新賽道”的大門。
立足實際謀長遠，久久為功創(chuàng )未來
對于希達電子而言，市場競爭力和產品品質的保障始終根植于科研創(chuàng )新的沃土之上。希達堅定不移地投入研發力量，逐步構建起以“COB+像素復用技術+工藝優化+全自動化智能生產”為核心的業務模式。不僅優化了生產成本，實現全系列產品布局，更在降低成本的同時重視技術研發及產品質量方面的長遠發展。
自2023年以來，COB LED價格的不斷下降，對產業來說是一把雙刃劍。姬鳳強認為，從積極面來看，價格的下降推動了COB技術的普及和應用領域的拓寬，使得更多消費者和企業能夠接觸并采納這一前沿技術，從而推動了COB的市場占有率。然而，從另一角度審視，價格的持續下滑也可能導致部分企業追求利益，過度降低成本，進而可能引發質量隱患，損害行業口碑。因此，希達電子呼吁同行們保持理性發展的態度，回歸良性競爭模式。我們應當共同致力于提升產品質量和技術水平，以科學技術硬實力來征服市場。只有這樣，我們才能為消費者帶來更優質的產品體驗，確保行業的可持續良性有序發展。
COB技術的未來發展趨勢依然迅猛。隨著封裝技術的持續進步和成本的穩步降低，COB顯示屏在市場上的競爭力將持續增強。憑借其高分辨率、高亮度、高對比度、高可靠性及無縫拼接技術，COB顯示屏將更好地滿足市場對4K/8K超高清超大尺寸顯示的日益增長需求。
同時，COB技術將不斷融入創(chuàng )新技術元素，提升智能化水平，為用戶提供更加便捷、個性化的使用體驗。此外，高端定制化服務也將成為COB技術發展的重要方向，以滿足不同行業、不同場景下的特定需求。這意味著COB技術將更加靈活多變，能夠適應更廣泛的應用場景。
著眼未來，海鵬再舉沖天翼。希達電子始終走在科研的前沿，積極助力綠色超高清產業生態的發展。希達擁有節能、護眼、低功耗、超高清等優勢顯示產品，同時致力于探索Micro LED、玻璃基、裸眼3D新型顯示技術的開發及應用。姬鳳強最后強調，“只有尊重市場需求，才能滿足各個新型場景的應用拓寬及價值衍生。只有不斷優化產品性能、提升用戶體驗，才能真正贏得用戶的長期信賴和市場的深度認可。”
